Секционные ворота DoorHan

Продаем секционные ворота DoorHan. Моментальный расчет стоимости конструкции, грамотные мастера, низкие цены! Опыт работы с 2000 года!
Продаем три типа секционных ворот Дорхан: RSD 01BIW, RSD 01LUX и RSD 02. Основное отличие в конструкции. Первые оснащаются пружинами растяжения, вторые — усовершенствованные RSD 01BIW, третьи оснащены торсионным механизмом.

ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА С ПРУЖИНАМИ РАСТЯЖЕНИЯ RSD 01 BIW

Секционные гаражные ворота RSD01 BIW применяются для небольших проемов (с шириной 2-3,5 м., высотой 1,8-3 м). Чаще всего используются в бытовых целях: гаражи, паркинги, различные технические помещения на объектах. Существуют два вида монтажа: на пристенки и притолоки от 100 мм. — низкий подъем, при отсутствии пристенков и притолоков — встроенный (так называемый, туннельный монтаж). RSD01 BIW нашли своего потребителя в сегменте индивидуального жилищного строительства. Поэтому существует просто огромный выбор расцветок, а так же дизайнов панелей. Данные ворота просты в установке, обладают всеми качествами, присущими секционным воротам.

Конструкция на базе низкого типа подъема может быть установлена в помещениях, имеющих минимальные пристенки и притолоку (от 100 мм). При отсутствии в помещении притолоки и пристенков, применяется встроенный (туннельный) монтаж. Ворота RSD01 BIW идеальны для использования в индивидуальном строительстве. Имеют широкую гамму цветовых и дизайнерских решений. Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже и обладает длительным сроком службы.

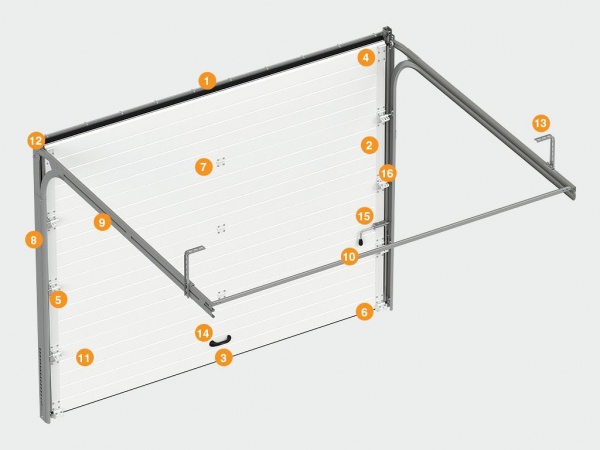

Конструкция RSD 01 BIW

RSD 01

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутренняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
14. Ручка подъемная
15. Задвижка
16. Пружины растяжения

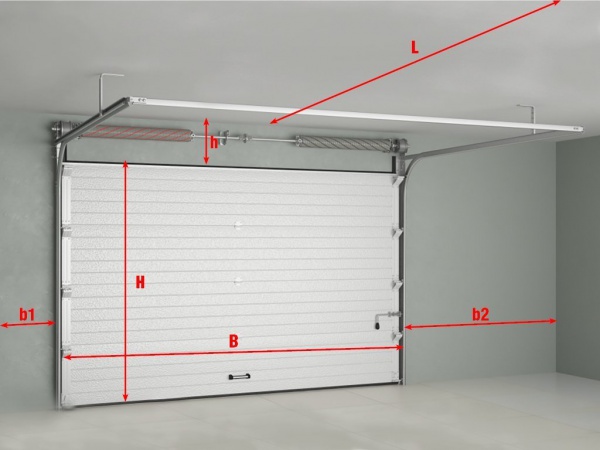

Подготовка проема
Подготовка проема под монтаж RSD01

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) min 100 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L принимается наименьшая величина.

Требования к объекту под RSD 01

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

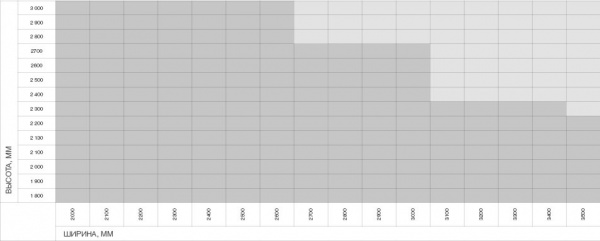

Размеры проемов, на которые возможно установить RSD 01 BIW

ГАРАЖНЫЕ ВОРОТА RSD 01 LUX

C 2019 г. в продажу поступила новая серия секционных ворот — RSD01 LUX. Это легкая, простая, удобная, надежная и долговечная конструкция, особенностью которой является применение в щите ворот алюминиевых панелей.

RSD 01 LUX — уникальный и технологичный продукт для бытового сектора, конкурентными преимуществами которого являются минимальные сроки производства, быстрый монтаж и привлекательная цена.

Отличительной особенностью ворот данной серии является алюминиевая сэндвич-панель. Благодаря своим свойствам, алюминиевые сэндвич-панели довольно легкие, но в тот же момент надежные и прочные, и, что самое главное — устойчивые к коррозии. Низкий вес панелей продлевает срок службы всех элементов конструкции и делает эксплуатацию ворот максимально простой и легкой.

Наружная сторона сэндвич панели повторяет дизайн своих предшественников, но выпускается только в двух цветах:
• дизайн панели — доска,
• структура — дерево,
• цвет — белый (RAL 9003) или коричневый (RAL 8017).

Дизайн внутренней стороны сэндвич-панели не претерпел никаких изменений и его внешний вид остается стандартным:
• дизайн панели — горизонтальная полоса (классическая),
• структура — стукко,
• цвет — белый (RAL 9003).

RSD01 LUX изготавливаются из двух типоразмеров панелей — 500, 550 мм. Толщина алюминиевого листа сэндвич-панели — 0,4 мм.

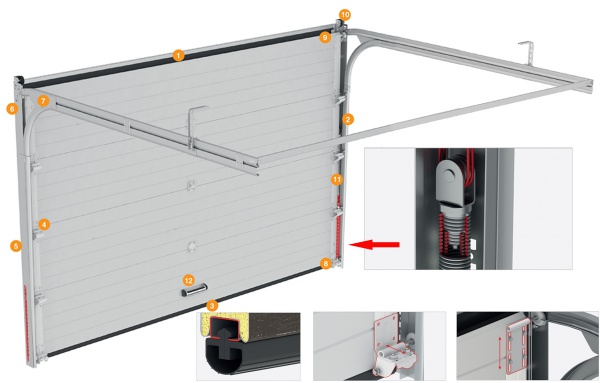

Конструкция RSD 01 LUX

Направляющие представляют собой систему стальных профилей со всеми необходимыми для монтажа перфорациями. В сочетании с легких весом сэндвич-панелей монтаж ворот этой серии происходит максимально просто и понятно, ведь не всегда ворота приобретаются вместе с услугой установки. Кронштейны крепления вертикальной направляющей к стене позволяют при монтаже регулировать прижим полотна к проему. Данный момент так же очень важен, ведь именно эта новинка позволяет обеспечить максимальный прижим полотна и достичь эталонной герметизации проема. Крепление к потолку производится напрямую к горизонтальным направляющим, исключая промежуточные элементы.

RSD 01 LUX

Балансировочный механизм представляет оцинкованные пружины растяжения, обеспечивающие плавный ход ворот и высокий ресурс работы. Ресурс пружин растяжения составляет до 25000 циклов. В переводе на года эксплуатации и при интенсивности использования ворот от 5-7 циклов в день наши ворота прослужат вам до 17 лет. Это означает, что приобретая ворота у нас, вы на долгое время забудете о каких-либо проблемах с ними, а эксплуатация будет приятной и простой.

Что же касается сроков изготовления, то он, в среднем, составляет от 1 дня. Это достигается благодаря оптимизированной технологии производства и постоянному наличию комплектующих. Резюмируя вышеописанное можно сказать, что ворота RSD 01 LUX представляют собой передовую новинку на рынке ворот из-за использовании в конструкции передовых материалов и элементов, сроки изготовления максимально быстрые, ворота простые в установке, а в эксплуатации удобные и практически «вечные».

Но самым привлекательным бонусом является цена, ведь за ворота RSD 01 LUX вы заплатите точно такую же сумму, как и за ворота из предшествующих серий.

ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА С ТОРСИОННЫМ МЕХАНИЗМОМ RSD02

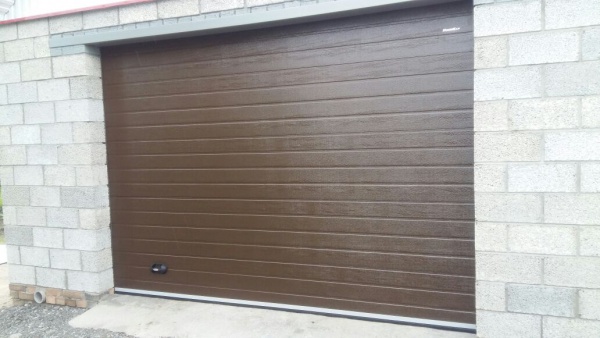

На фотографиях недавно установленные ворота RSD02.

Гаражные ворота серии RSD02 рассчитаны на установку в проемы как небольших, так и средних размеров. Они могут быть установлены в помещения с притолокой от 150 мм/ и боковыми расстояниями (от края проема до стены) от 120 мм. Специально разработанная конструкция и многообразие типов подъема позволяют установить данную серию ворот в помещения с различными архитектурными особенностями. Размеры проема: ширина — от 2 000 до 6 000 мм; высота — от 1 800 до 3 100 мм. Гаражные ворота могут быть оснащены врезанной в полотно калиткой.

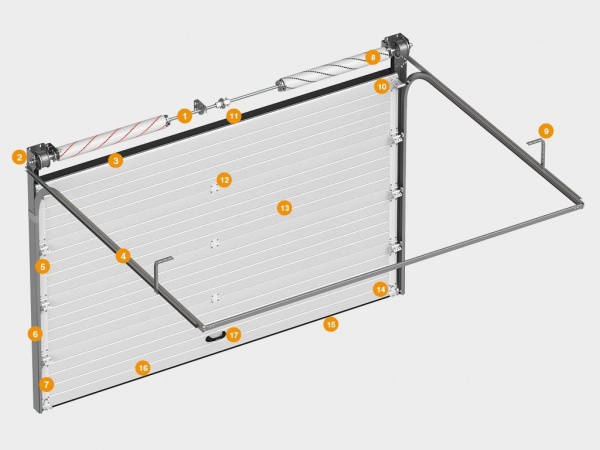

Конструкция RSD02

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Верхний профиль
4. Направляющие для полотна ворот
5. Опора с роликодержателем и роликом
6. Угловая стойка
7. Боковая крышка
8. Устройство защиты от обрыва пружины
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сэндвич-панели
14. Задвижка
15. Нижний опорный кронштейн
16. Нижний профиль
17. Ручка
18. Нижний уплотнитель

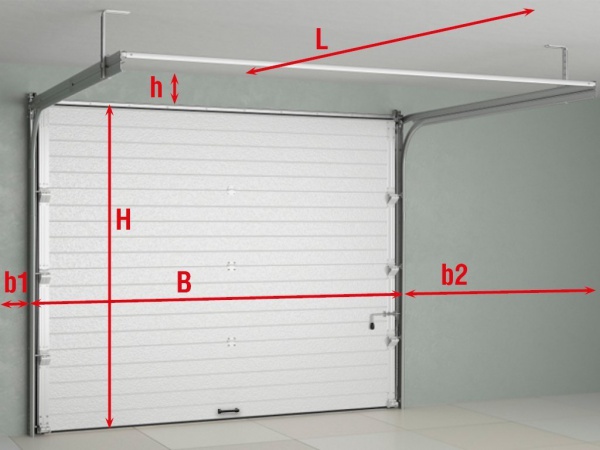

Подготовка проема под RSD02

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) min 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Заказать ворота DoorHan или рассчитать их стоимость вы всегда можете по т. (846) 300-48-65

14 июля 2017 года
